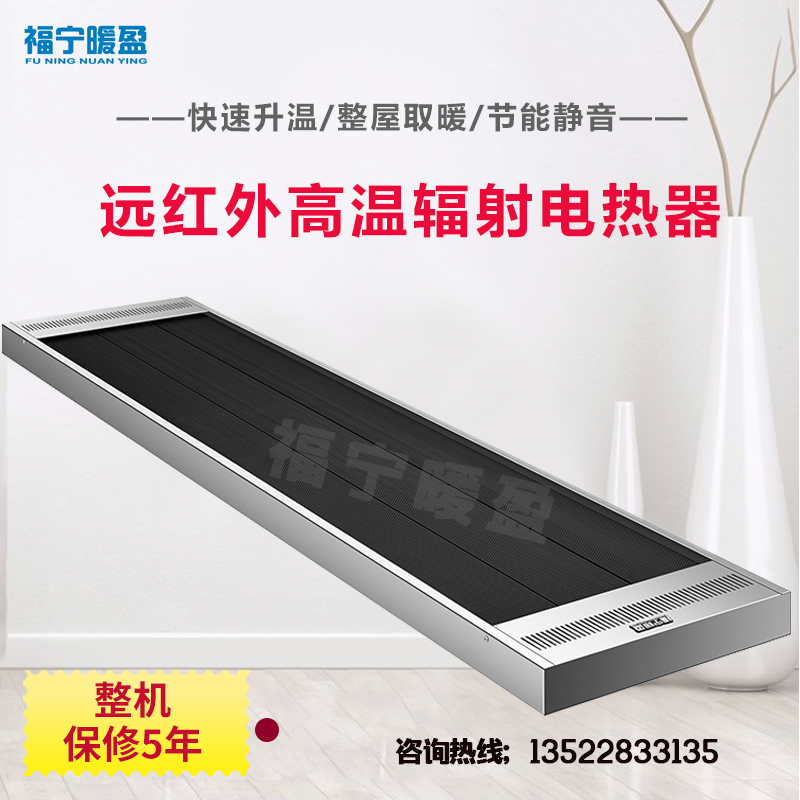

远红外高温电热幕的介绍

　远红外高温电热幕‍‍辐射板‍是一种电热取暖设备。它以电为能源，电加热元件通过传导方式使工作表面温度升高，空间中的人和物体吸收热，达到采暖效果。

　远红外高温电热幕‍‍辐射板‍是一种以电为主的电热取暖设备。它以电为能源，电加热元件通过传导方式使工作表面温度升高，工作表面以红外热辐射方式向空间中放射能量，空间中的人和物体吸收热，达到采暖效果。远红外高温电热幕一般又称为电热红外辐射采暖器、电辐射器、电热幕，辐射板等。远红外高温电热幕内置的发热元件不发光、不耗氧、无明火，加热其工作表面(一般为铝合金，也有其它金属或非金属喷涂红外涂料)后，工作表面放出红外线向空间中进行热辐射。类似太阳温暖地球的原理，使人和物体受热。其电热功率一般为1000W~8000W。

　远红外高温电热幕‍‍辐射板‍的结构，主要由如下几个方面组成：

1.电热元件：不锈钢铠装电热管或者电热线、电热布

2.保温隔热棉

3.工作表面：钢制或铝合金散热片

4.电热元件和铝合金散热片的固定支架部分

5.接线端子排

6.电线

7.外壳部分，按照发热元件，可分为：铠装电热管辐射板、碳纤维高温辐射电热器、云母片辐射板、碳纤维布高温辐射电热器等等。

按照工作表面材料，可分为：漆面辐射板、碳化硅辐射板、铝合金辐射板，等。

按照安装位置，可分为：吊顶式、壁挂式、踢脚线式，等。

以远红外高温电热幕辐射板为例，该产品具有如下优良性能：

1 节 水──根本不用水，节省宝贵的水资源(地球上的能源多为不可再生能源);

2 节 能──配套采用节能墙体与节能门窗，相对减少耗电量(热效率高，房间保暖效果好的话，需要补充的热量就会很少);

3节 地──没有锅炉房，节约宝贵的土地资源;

4无污染──无烟尘及二氧化硫、二氧化碳排放，保护环境;

5 楼宇升级──该采暖系统具有环保、节能和智能温控功能，提高其现代品位，符合现代建筑导向;

6 管理减负──无跑、冒、滴、漏之忧，减少集中供热诸多管理事务的维修维护及相应的物业管理人员;

7寿命长──通常情况下产品可在5个采暖季内不出故障，优质的电热红外辐射板的使用寿命可达25年;

8 维修甚少──如无人为损坏，维修与维护甚少(无流体、无转动部件);

9不占面积──无室内管道与暖气片，不占用室内使用面积，室内美观宽敞;

10自控运行──不受采暖季节限制，想用就用，分室自控开关，自调温度，节能省电;

11舒适健康──室内温度均匀，保持恒温，无飘尘，热舒适度高，对人体有理疗保健功能;

12安静无噪──没有锅炉采暖的杂音，采暖无风、无味、无光;

13运行费用低──采暖电费低于集中供热费用，温度调节适度，还可节约采暖费用

　远红外高温电热幕‍辐射板安装指南

　一.安装与固定方式

(1)悬挂式安装，在混凝土结构非承重梁上，用12mm冲击钻打两只孔(孔距以辐射器背面挂钩的孔距为准)。放入膨胀螺栓，并预紧固定。把随机器附带的2mm支架由平板折成C型，用4*8带垫十字机制螺丝固定在辐射器背面。托举辐射器两端，到适合的高度，用膨胀螺栓的螺母将2mm支架固定在天花板上。

(2)壁挂式安装，在距地面不小于2m高的混凝土结构墙面上，用12mm冲击钻打两只一组的孔，共四只孔。放入膨胀螺栓，并将斜角型壁挂支架固定在墙面上。把随机器附带的2mm支架由平板折成C型，用4*8带垫十字机制螺丝固定在辐射器背面。托举辐射器两端，到适合的高度，用法兰螺丝螺母将2mm支架与斜角型壁挂支架相固定。

(3)门楣式安装，此安装方式适合取代商超、酒店、银行、邮局等公共场所，用于取代大功率热风幕机，起到节能降耗的作用。首先确定安装位置，一般在门上方的居中位置安装。为两只弯板和两只上框挂件使用4.2mm钻头在铝合金门框上钻相应的孔，用抽芯铝铆钉分别将弯板和挂件固定在该位置。用拉线(可使用油丝绳或金属吊链)从上框挂件至下弯板拉紧系好，注意角度要朝向远离玻璃的室内。将产品固定在弯板上。调整拉线，校正产品高度及水平度，以达到美观效果。注：如果室内为大理石或者瓷砖地面，辐射板照射面积下方铺设化纤或棉毛材质的迎宾毯，以促进红外线吸收提高空间温度。

二.接线方式

(无论采用哪种接线方式，总电源线路均需接入全极断开漏电保护开关)

(1)每台设备与温控器直接连接(不使用交流接触器)，使用机械式温控器

零线和地线，直接接入辐射器的接线端子排。火线接入机械式温控器的入线端，零线接入机械式温控器的指示灯零线端，再从机械式温控器引出受控火线，接入辐射器的接线端子排。电源线的火线一律采用不小于2.5平方毫米的国标护套线。如下图：

2。使用电子式或电子液晶式温控器

地线直接接入辐射器的接线端子排，火线和零线接入温控器的入线端，再从电子式或电子液晶式温控器引出受控火线和受控零线，接入辐射器的接线端子排。电源线的零线和火线一律采用不小于2.5平方毫米的国标护套线。如下图：

(2)每台设备加装交流接触器，线圈受温控器控制(同时控制3KW以上或者多台机器)

按设计图纸(略)的要求排布电力线，380V三相L1、L2、L3及零线N分别接入交流接触器相应输入端，再由交流接触器相应受控端引出受控线，接入辐射器端子排上的L1、L2、L3及零

通往每台辐射器的电力线每路直径不小于2.5mm。

电力线排布过程中不应有接头。

温控表箱的控制线，接入交流接触器的控制线圈相应端子。

如何验证高温辐射电热器质量：

仍以高温高温辐射电热器为例，质量主要看如下几个方面

　发热单元：看使用材质。高温高温辐射电热器使用不锈钢管作为发热单元的外壁。发热单元使用镍镉合金丝，传热绝缘材料使用经改性处理的氧化镁粉，这种改性氧化镁粉加入了硅粉，使发热单元在制造出来之后，加高温烘箱烘焙，具有防潮绝缘性能。检验发热管的外壁的材质方法是看其使用一段时间后是否具有金黄色金属光泽，并且用白纸刮擦不会看到纸上有黑色粉末。

　　散热工作单元：散热工作单元为铝型材制品。质量好的工作单元以银铝合金通过阳离子碱洗氧化亚光处理，使铝型材表面具有一层均匀致密的散射膜，该金属膜可以增加红外线发射率，金属表面处理技术可以使该薄膜保持10um以上的厚度。而一般小厂家做的辐射板经常使用碳化硅涂层甚至油漆喷涂，这些涂层会在经年累月的高温运行中产生起皮、掉漆、裂缝。

　　保温隔热单元：硅酸铝纤维是以人造无机纤维，具有质轻、耐高温、热稳定性好、导热系数低、抗热冲击、耐腐蚀、绝热、保温、颜色洁白等优点。可以保证辐射板的发热单元和散热单元在高温工作时，机体外壳只有轻微升温。

　电路控制单元：高品质的辐射板产品机体内部的电路接线五位端子排采用耐高温材质，150摄氏度以内不熔化。五位端子排每相可以安全通过电流为20A，从而保证了电气安全。

　　机体外壳：辐射板的外壳采用冷轧钢板，厚度保证在1.0mm以上。冷轧板一体冲压成型的外壳，可以避免日后的使用过程中机器扭曲、变形、开焊等情况。外壳表面处理采用高温喷塑，长期工作不变色。
